特殊ケーブル製作の事例

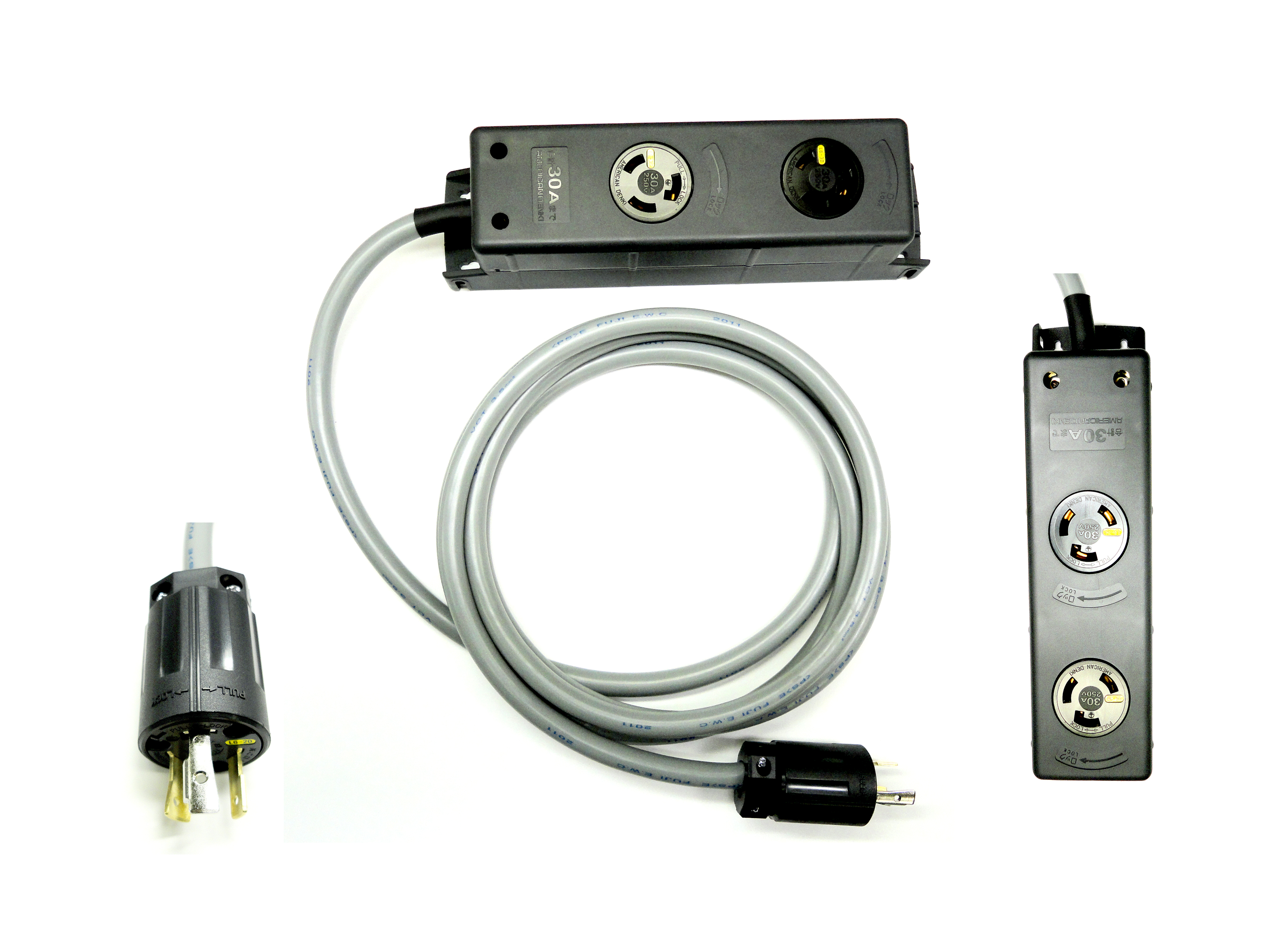

特製コンセントケーブル

・ケーブル：VCTF3.5sq×3C

                     L= 3m



・プラグ：3122N-L6

         (アメリカン電気)



・コンセント：3323NT-L6




カテゴリ: 電源ケーブル
Posted 2011/10/30 12:33:39 by sakamoto

(R03-JB8F)-(R03-PB8M)コネクタのケーブル加工

・ケーブル：軟質シールド

　　　　　　　  12/0.12×8芯

　　　　　　　　　　　L= 10m



・メスコネクタ：

　　　R03-JB8F(多治見無線)



・オスコネクタ：R03-PB8M




Posted 2011/10/29 23:37:59 by sakamoto
(Updated 2011/10/29 23:38:53)

200V電源ケーブル

・ケーブル：VCT5.5sq×3C

　　　　　　　　   　L= 300



・プラグ：322N-L6

         (アメリカン電気)



・ソケット：3324R-L6






カテゴリ: 電源ケーブル
Posted 2011/10/28 22:02:46 by sakamoto

(FAS-3401)-(10268-0200EL)コネクタのケーブル加工

・フラットケーブル：FLEX-S4

               AWG28×34C

                    L=150



・コネクタ1：

　　  　FAS-3401-2101-0BF

　　　　　　　　　　(山一電機)

・コネクタ2：10268-0200EL (住友3M)






Posted 2011/10/24 21:16:08 by sakamoto

ケーブル付きBOXの加工

・ケーブル：VCTF0.3sq×3C



・ミニDinコネクタ：MP371-8

               (マル信無線)



・D-subコネクタ：

　　     17JE-23090-02-D1

                       (DDK)

　固定金具：D20418-2F(JAE)



・HA型パネルプラスチックケース（タカチ）




Posted 2011/10/23 20:40:00 by sakamoto
(Updated 2011/11/03 22:15:04)

DF11-16DS-2Cコネクタのケーブル加工

・ケーブル：UL1571 AWG28

　　　　　　　　　　   L= 500



・コネクタ：DF11-16DS-2C

                 (ヒロセ電機)



・コンタクト：DF11-2428SCF






カテゴリ: 基板接続ケーブル
Posted 2011/10/23 00:03:50 by sakamoto
(Updated 2011/10/23 00:06:51)

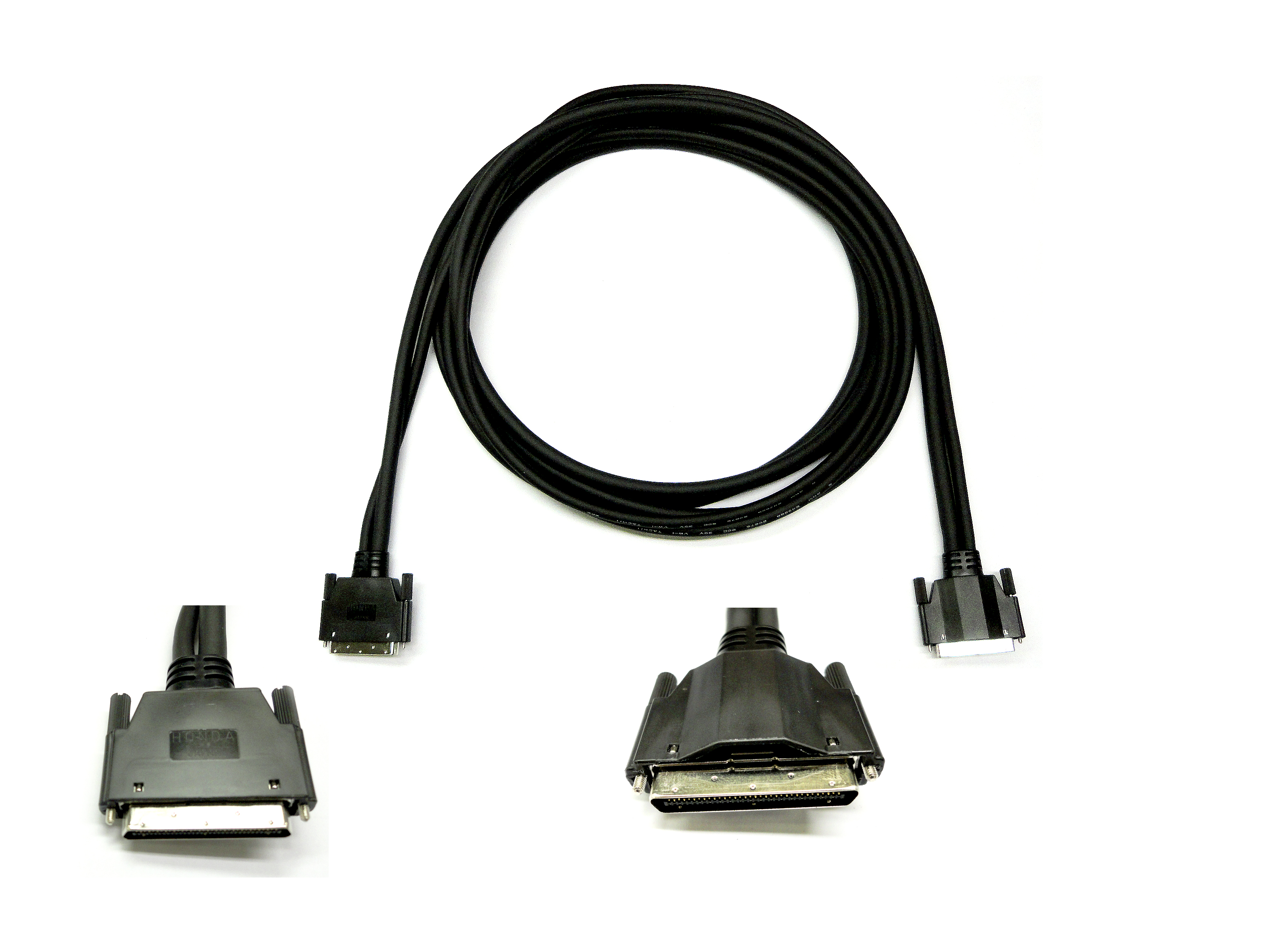

HDRA-E68MA＋コネクタのケーブル加工

・ケーブル：UL20276SB

                AWG30×13P

                AWG30×25P

                       L= 2.5m



・コネクタ：HDRA-E68MA＋

　フード：HDRA-E68LGKPA

                (本田通信工業)


カテゴリ: 基板接続ケーブル
Posted 2011/10/21 22:34:06 by sakamoto

ミニUSBケーブル加工

 ・ケーブル：

　　  　USBケーブル

　　　　　Φ3.2  L=50



・コネクタ：

　　　LDOC-USB-ミニB


カテゴリ: USBケーブル加工
Posted 2011/10/18 22:46:51 by sakamoto

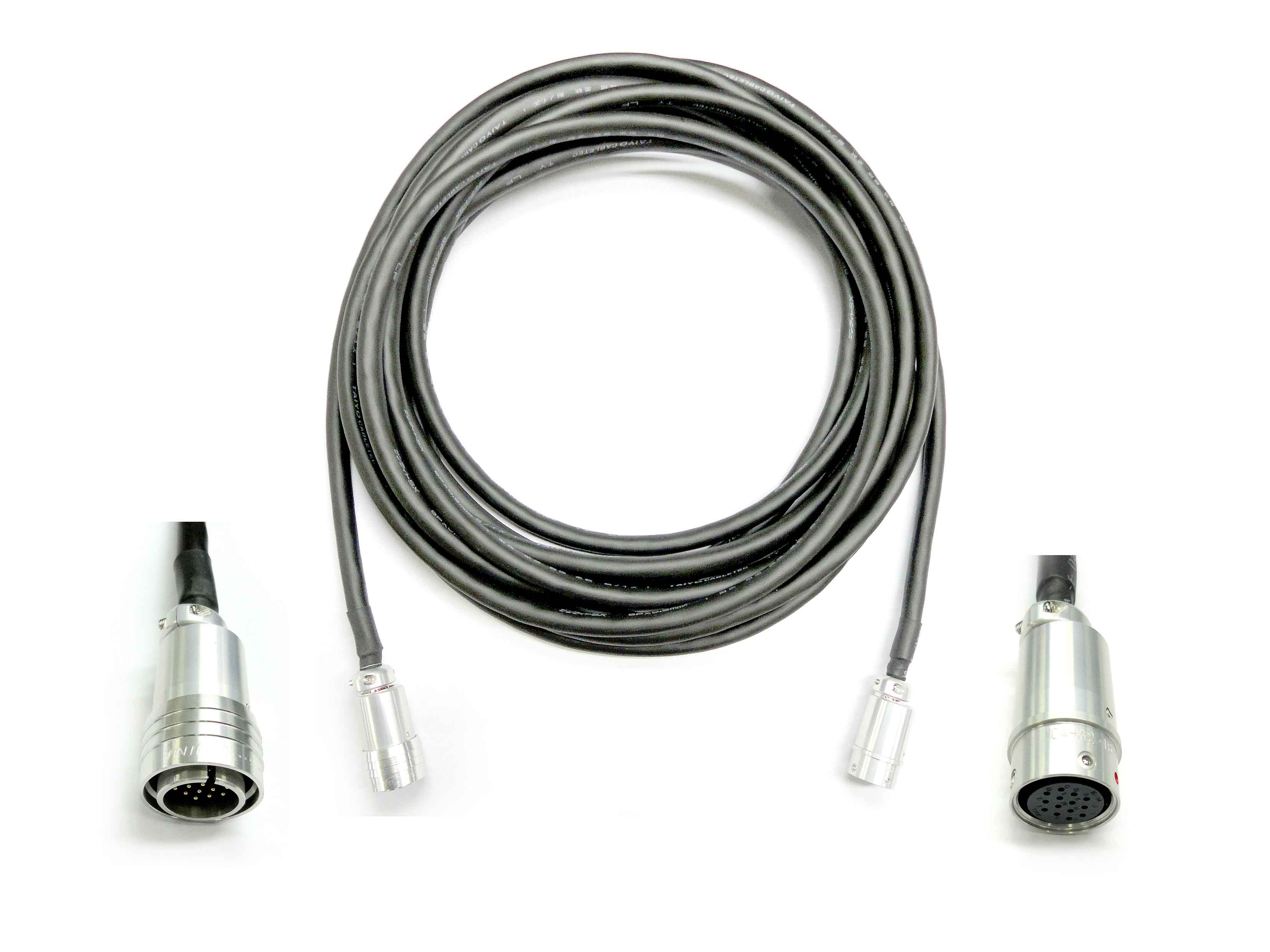

PCR04-12A-16-14M12.5コネクタのケーブル加工

・ケーブル：

　　　サンライトSX 0.5sq-8P

 　　　　　　　　　　　　L=8000

・コネクタ1：

　　　PRC04-12A16-14M12.5

                  (多治見無線)



・コネクタ2：PRC04-12A16-14F12.5

　　　　　　


カテゴリ: 接続ケーブル
Posted 2011/10/17 22:16:02 by sakamoto

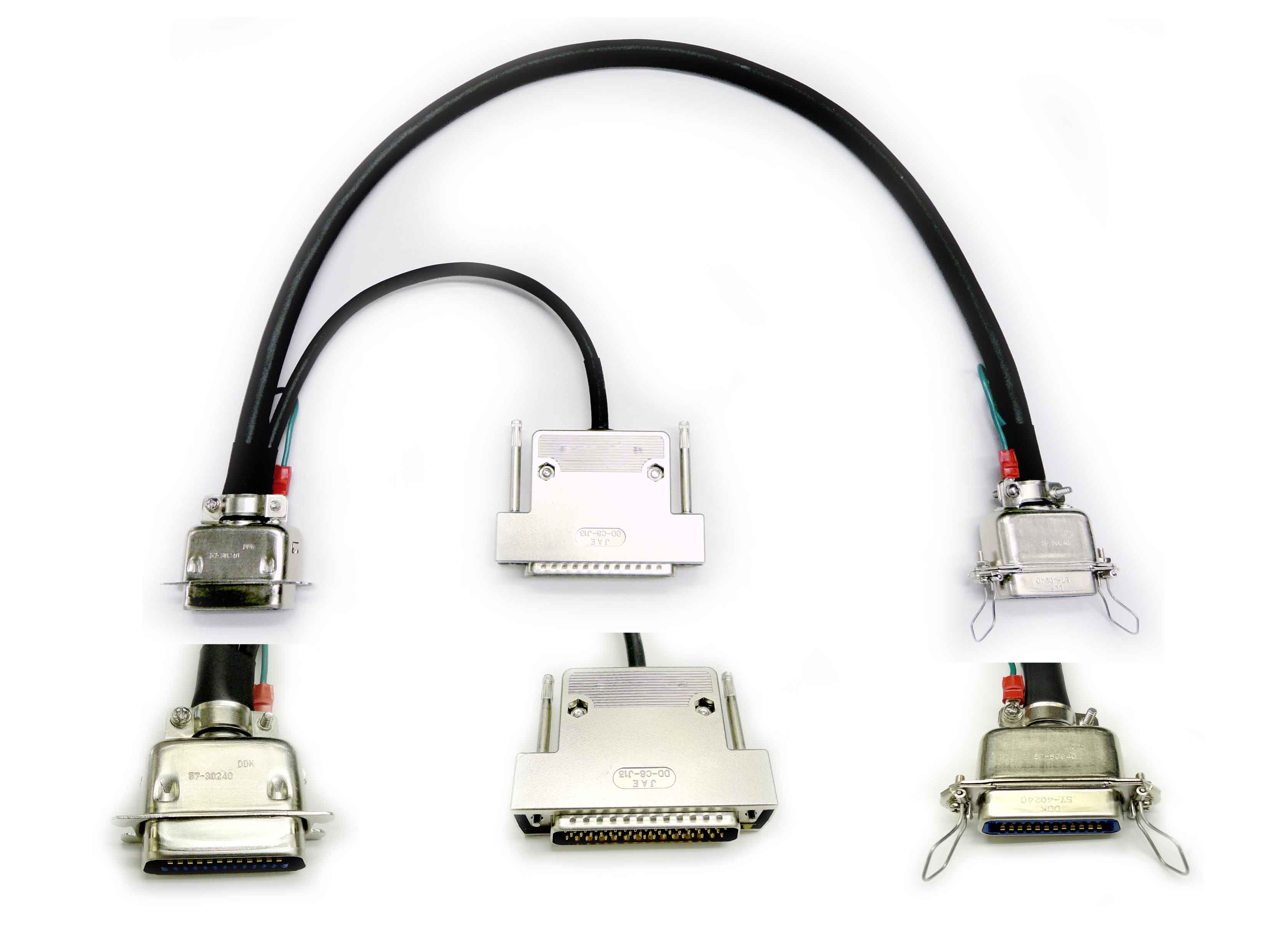

(57-30240)-(DD-50P-NR)コネクタのケーブル加工

・ケーブル：サンライトSX

          0.3sq×12P  L=500

          0.5sq×1P   L=200



・コネクタ1：57-30240 (DDK)



・コネクタ2：DD-50P-NR

　　　　　　　　　　　   (JAE)

　カバー：DD-C8-J13-F41R (M2.6ロングスクリュー)



・コネクタ3：57-60240(DDK)






カテゴリ: 変換ケーブル
Posted 2011/10/16 16:01:01 by sakamoto
