特殊ケーブル製作の事例

RS-232Cケーブルの加工

・ケーブル：UL2464-SB

       AWG28×8C  L=15m



・フェライトコア付き



・コネクタ1：D-sub25P(オス)



・コネクタ2：D-sub9P(メス)


カテゴリ: RS-232Cケーブル
Posted 2011/10/02 00:12:59 by sakamoto

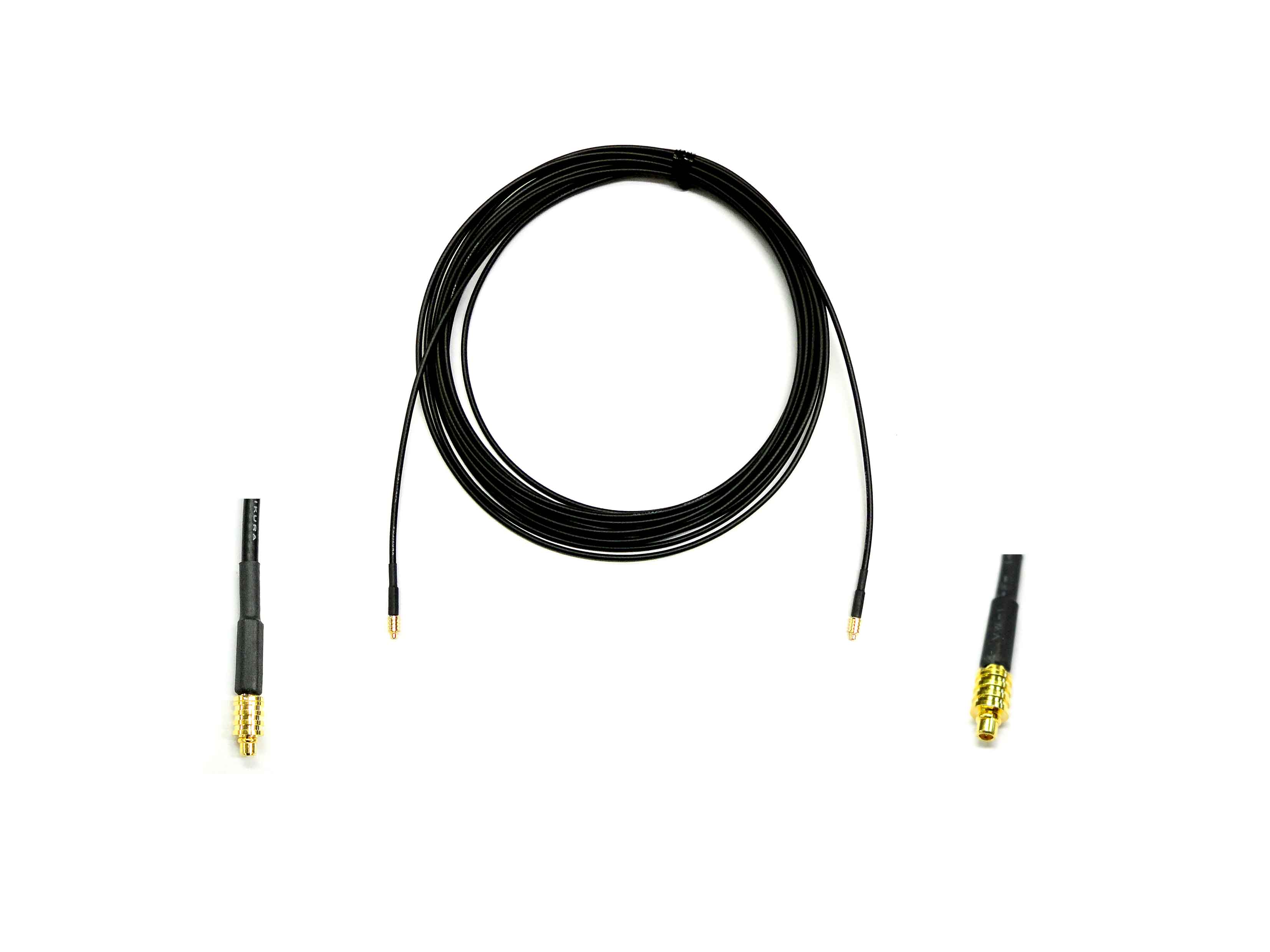

MMCX-P-174Aコネクタのケーブル加工

・ケーブル：RG-174A/U



         L= 2m   (フジクラ)



・コネクタ：MMCX-P-１７４A


カテゴリ: 同軸ケーブル
Posted 2011/09/30 21:08:51 by sakamoto

FI-X30HLハウジングのケーブル加工

・ケーブル：UL1516 AWG30

            茶、赤　　L= 300



・ツイストペア線のインピー

            ダンスは100Ω





・ハウジング：FI-X30HL(JAE)

　コンタクト：FI-XC3A-1-15000


カテゴリ: LVDSケーブル
Posted 2011/09/29 22:00:26 by sakamoto

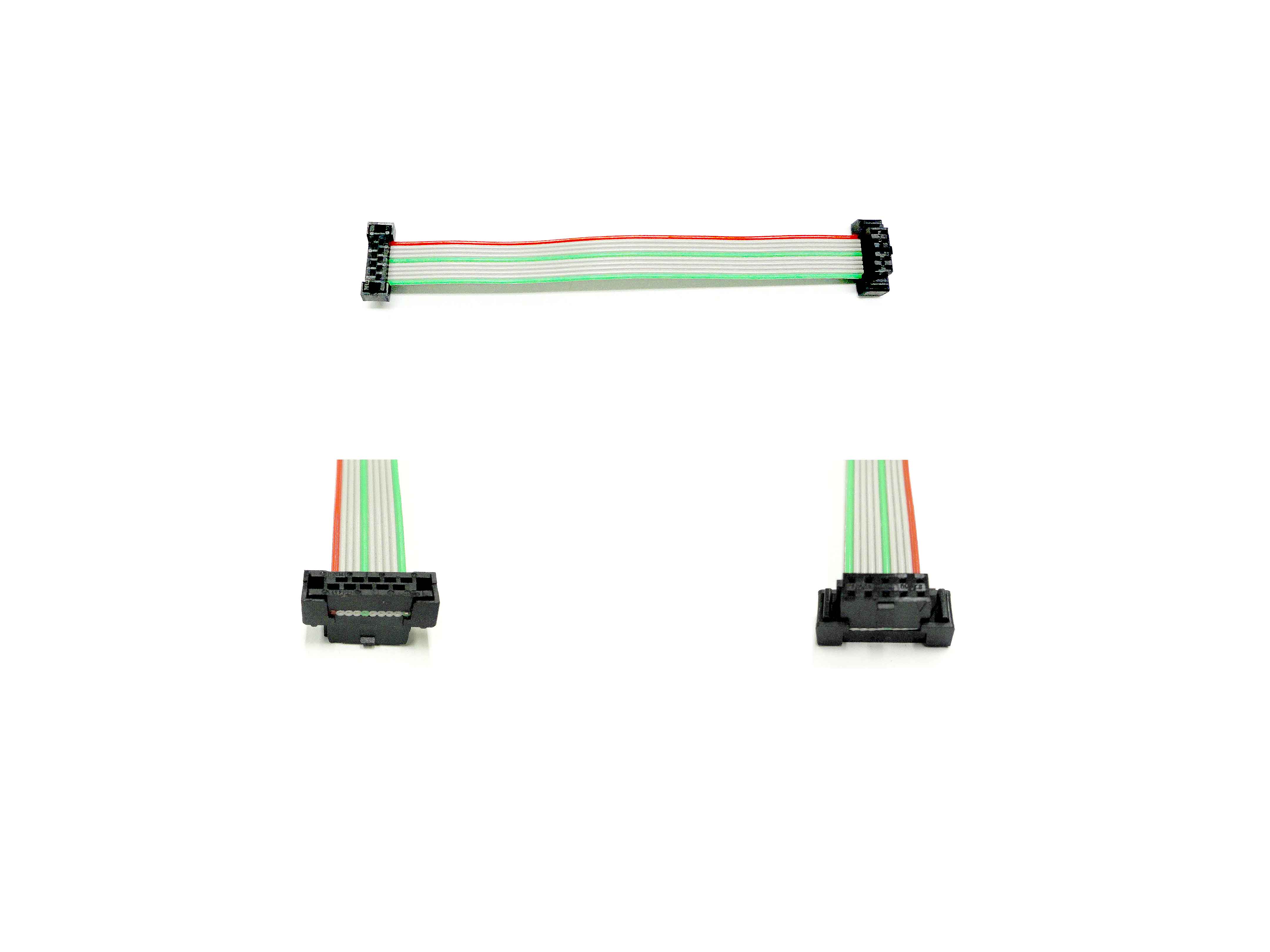

87568-1073コネクタのケーブル加工

・フラットケーブル：

     FLEX-B 28AWG×10C

                     L= 100



・コネクタ：

 　 87568-1073 (モレックス)




Posted 2011/09/28 20:01:30 by sakamoto

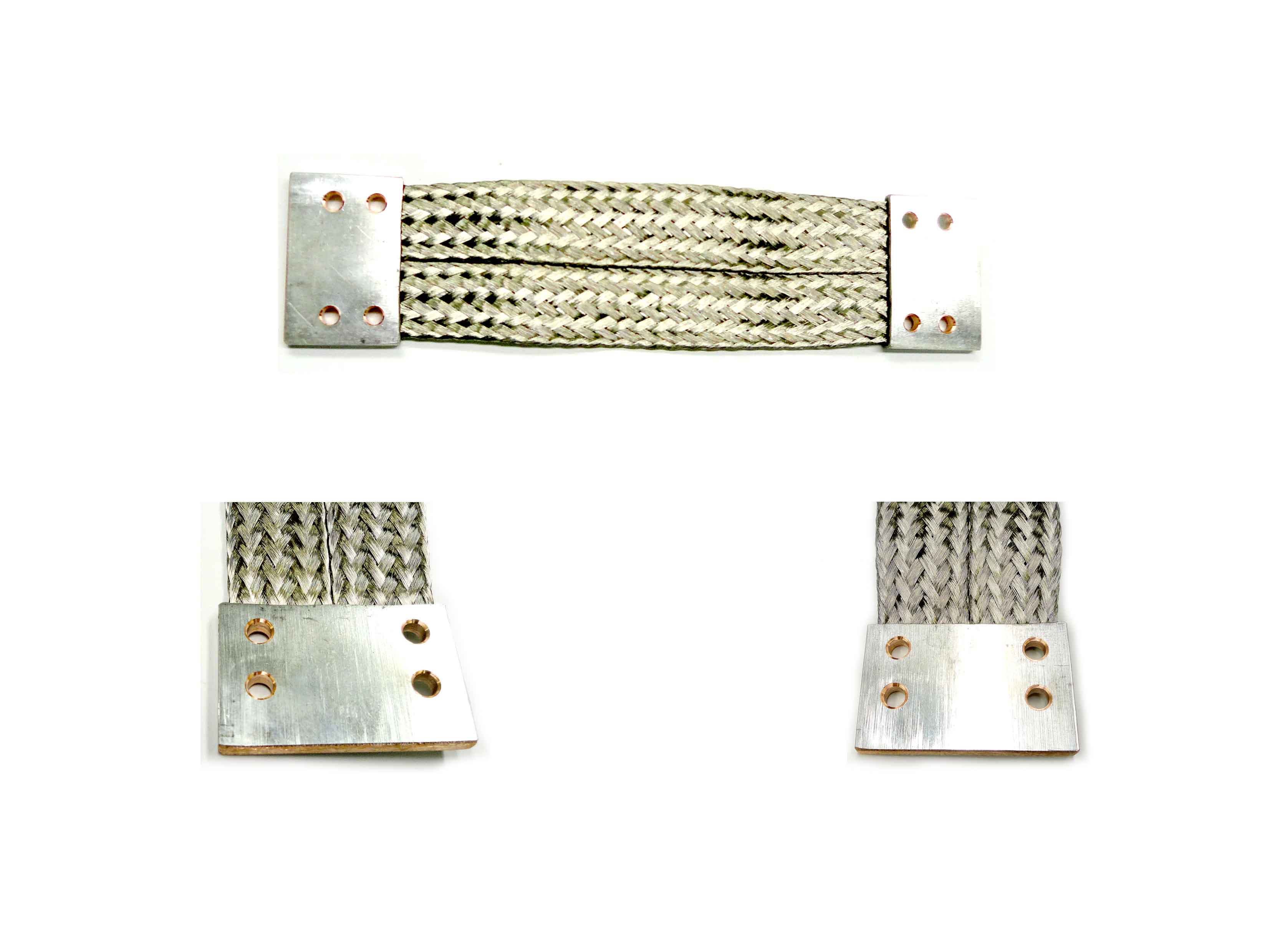

平編み銅線の加工

・ケーブル：

　平編み銅線（Niメッキ付き)

　　　22sq×2本　　L=212



・端子：W50  t= 5.1






カテゴリ: 特殊ケーブル
Posted 2011/09/26 22:34:40 by sakamoto

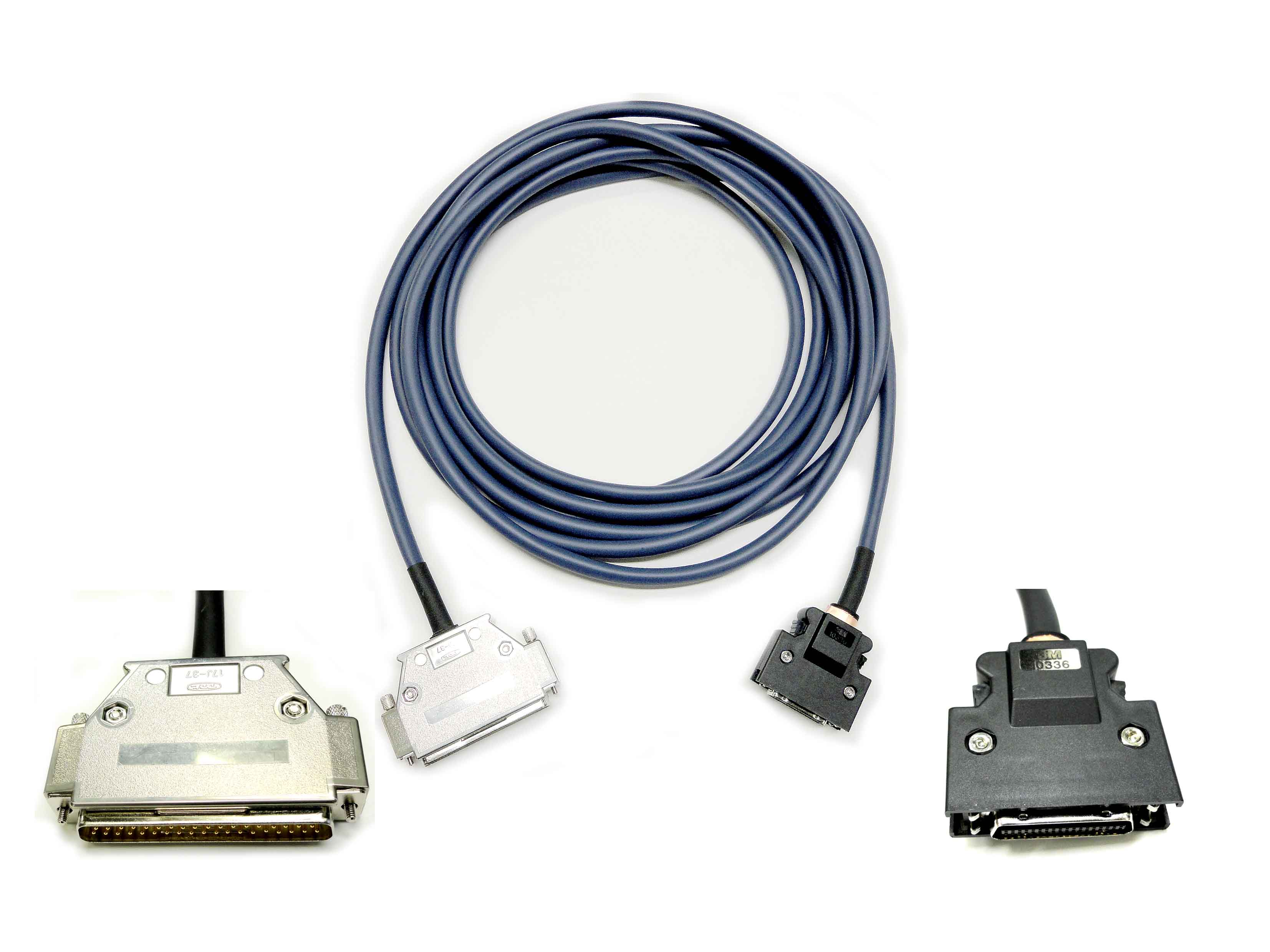

(D-sub)-(MDR)コネクタのケーブル加工

・ケーブル：

　　NA20276 AWG28×20P

                     L= 5m



・コネクタ１：

　　    17JE-23370-02-D1

                      (DDK)

　カバー：17JE-37H-1A-CF



・コネクタ2：10136-3000PE (3Ｍ)

    カバー：10336-52F0-008


カテゴリ: 接続ケーブル
Posted 2011/09/26 00:52:04 by sakamoto

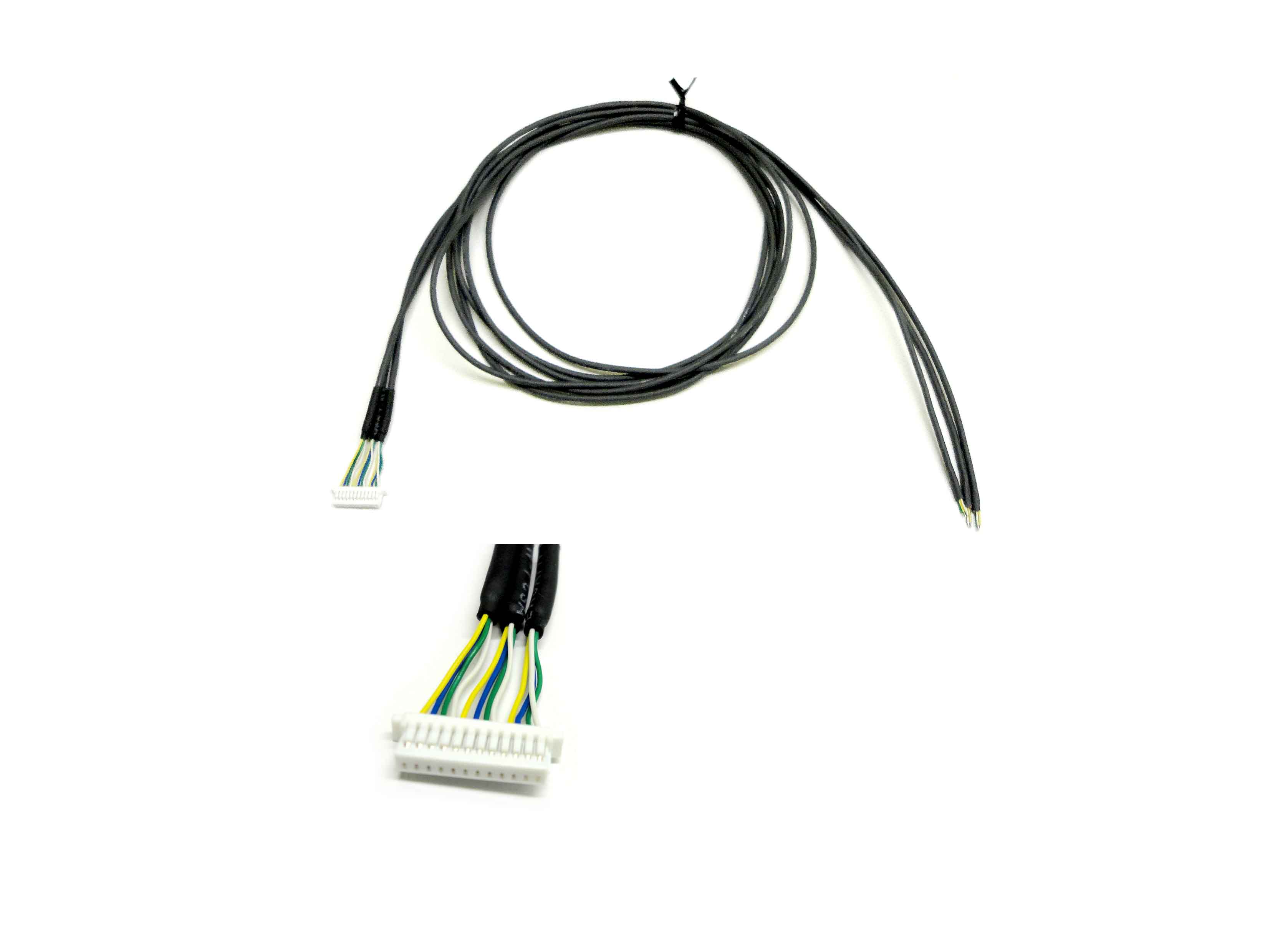

SHR-12V-S-Bコネクタのケーブル加工

・ケーブル：

　　極細シールド7/0.08×4C

　　　　　　　　　  　L= 1000



・コネクタ

　　 SHR-12V-S-B (JST)

　コンタクト：

　　 SSH-003T-P0.2-H



　　　　　


カテゴリ: 接続ケーブル
Posted 2011/09/25 00:04:30 by sakamoto
(Updated 2011/09/25 00:13:11)

(DF14-20S-1.25C)-(SHR-14V-S-B)コネクタのケーブル加工

・ケーブル：UL1571AWG28

            　　　    L= 300



・コネクタ１：

　　DF14-20S-1.25C(ヒロセ)

 コンタクト：

　　DF14-2628SCFA



・コネクタ２：SHR-14V-S-B(JST)

 コンタクト：SSHL-003T-P0.2



・スライドスイッチ：SS-12SBP2(日本開閉器)




カテゴリ: 特殊ケーブル
Posted 2011/09/23 20:46:32 by sakamoto

FCN-361(オス)-(メス)コネクタのケーブル加工

・ケーブル：

　　　UL1007 AWG24

            青　　　L= 300



・コネクタ：

　  FCN-361P040-AU(オス)

　  FCN-361J040-AU(メス)

　

  カバー：FCN-360C040-C (富士通コンポ)


カテゴリ: 接続ケーブル
Posted 2011/09/22 20:56:20 by sakamoto

UM-QP-1.5VCR3Aコネクタのケーブル加工

・ケーブル：受光センサー付

　　　　　　のケーブルは支給



・コネクタ：

　　UM-QP-1.5VCR3A (40)

                   (ヒロセ電機)


カテゴリ: モニターケーブル
Posted 2011/09/22 10:50:32 by sakamoto
